氣電滑環的工作原理

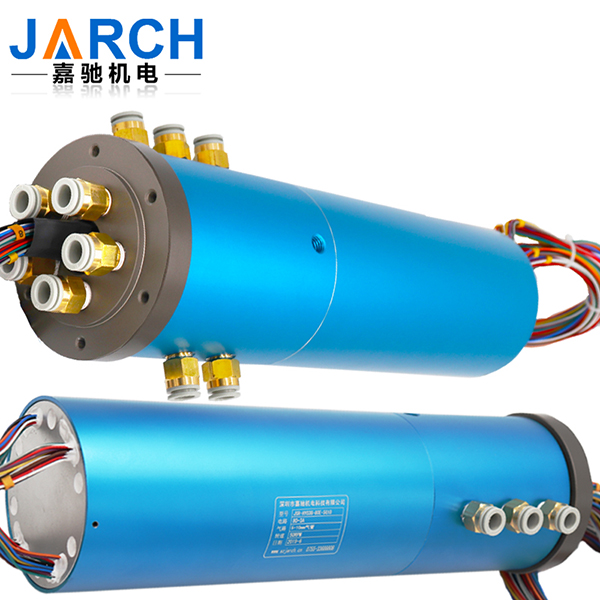

氣電滑環，又稱氣電旋轉接頭，是一種集成了電滑環和氣滑環功能的裝置。它能夠在360°連續旋轉的同時傳輸電流、數據信號以及氣體介質(如壓縮空氣、真空、水、油等)，廣泛應用于需要同時進行電氣和氣動控制的旋轉機械設備中，如工業機器人、風力發電機組、旋轉平臺、包裝機械等。
氣電滑環的工作原理主要基于兩個主要部分的協同作用：電傳輸部分和氣動傳輸部分。
電傳輸部分：電傳輸部分的工作原理類似于傳統的導電滑環。通過“轉子”上的導電環與“定子”上的電刷接觸，實現電流或數據信號的傳輸。電刷通常采用貴金屬合金材料，呈“I”形設計，與導電環的“V”形凹槽對稱雙接觸。
氣動傳輸部分：氣動傳輸部分設計用于氣體或其他流體介質的傳輸。它通常采用機械密封技術，確保每個氣路或液路的獨立性，防止介質間的串通或泄露到外部環境中。氣路部分通常由不銹鋼硬質轉子和外套構成，外套可能采用航空鋁合金陽極處理，以適應高速旋轉和不同的工作環境。
結構組成：
轉子：連接到旋轉結構，內置導電環和氣動通道。
定子：固定在非旋轉結構上，包含電刷和氣動連接口。
電刷組件：用于與導電環接觸，傳輸電能和信號。
氣動旋轉接頭：包括轉子、外套、密封圈等，用于氣體介質的無泄漏傳輸。
法蘭或螺紋連接：用于將氣動部分與電滑環部分緊密連接，同時也便于安裝和維護。
精密軸承：支撐轉子，確保旋轉時的穩定性和低摩擦。
密封技術：如機械密封，確保不同介質通道的隔離和環境防護。
氣電滑環作為一種使用氣體作為介質的傳動裝置，具有結構簡單、易于安裝、多種功能等優點，能夠實現高效率的機械傳動，并廣泛應用于工業傳動裝置中，提高了傳動效率，確保了安全可靠。
深圳市嘉馳機電科技有限公司是一家專業導的集獨立自主研發、生產、銷售、保修為一體的專業導電滑環制造商，生產的防爆滑環具有專業的防爆認證。他們運用其熟練技術和豐富知識來給客戶提供解決完美的解決方案。如果您有滑環方面相關的需求，可搜索嘉馳機電官網給我們留言，也可通過電話聯系我們：18681449236。
